Máquina de soldadura da rede de arame/cerca soldada Mesh Welding Machine
| Lugar de origem | China |
|---|---|
| Marca | DIXUN |
| Certificação | CE & ISO 9001:2015 |
| Número do modelo | DX-2500A |
| Quantidade de ordem mínima | um conjunto |
| Detalhes da embalagem | As peças sobressalentes e o gabinete de controle serão carregados em caixa de madeira. A máquina pri |
| Tempo de entrega | 30 dias úteis |
| Habilidade da fonte | 5 séries por mês |
Detalhes do produto
| Diâmetro do fio | 3-6mm | Certificação | CE,ISO9001 |
|---|---|---|---|
| Cor | pode ser personalizado | Tensão | 220V/380V/415V/440V |
| Velocidade de soldagem | 40-60 vezes/minuto | Nome | Máquina de soldagem de malha de arame |
| tipo | totalmente automático | Doença | Novo |
| Uso | cerca de malha de arame de soldagem, máquina de solda de malha de arame de concreto para reforço de | Altura da cerca | 1000-2500 mm |
| vedação curvada | Dobragem automática | Puxando o motor de malha | Servo motor |
| Destacar | Máquina de soldadura soldada da malha da cerca,máquina de soldadura da rede de arame com garantia,equipamento industrial da soldadura da rede de arame |
||
Descrição de produto
Máquina de soldar malha de arame / máquina de soldar malha de vedação
Introdução da máquina de soldadura de malha de arame
1O sistema de controlo adota tecnologia CNC síncrona, programa PLC e HMI. É fácil e conveniente operar com a tela sensível ao toque.
2Os fios transversais são alimentados automaticamente a partir do dispositivo da coluna e são controlados por um motor passo a passo.O dispositivo cross loja tem mais capacidade pode carregar max 1 toneladas de fios.
3Distância ajustável de fio vertical que permite tamanho de buraco diferente entre o fio vertical, quando a entrada da distância de fio cruzado para tela sensível ao toque, qualquer tamanho de malha pode ser feito.Tamanho da malha de solda pode ser ajustável aleatoriamente dentro do intervalo.
4O sistema de malha de tração é controlado por um servomotor.
5O gancho de puxagem para cima e para baixo é controlado por cilindro de ar e a distância de puxagem da malha (espaço de fio cruzado) é ajustada pelo PLC na tela sensível ao toque.
6- Transformador de soldagem de refrigeração por água: 160KVA*9PCS (51 elétrodos de soldagem)Que tem uma vida útil mais longa.
7- Forma de alimentação dos fios: os fios verticais são pre-alçados, pré-cortados, os fios horizontais são pré-alçados e pré-cortados.
8A máquina de dobrar dobrará o painel de malha automaticamente após o carro de tração empurrar o painel de malha sob a máquina de dobrar.no meio e no finalA máquina de dobra é controlada pelo gabinete de controle. Finalmente. O dispositivo de empilhamento de malha robótica adota a pilha robótica inteligente. que agarra a cerca 3D no carro de coleção de malha.Sua vantagem é que pode colocar a malha de forma precisa e rápida, reduzir a mão-de-obra e poupar custos.
9O transformador de potência deve ser de, pelo menos, 160 KVA para alimentar a máquina e a distância entre o transformador de potência e a máquina deve estar dentro de 100 m.
10Material: Adequado para fios de baixo carbono, fios galvanizados.
Detalhes da máquina de soldadura de malha de arame
1. Dispositivo de alimentação de fios longitudinais
O sistema de alimentação de fio longitudinal é um novo projeto, que pode colocar fios longitudinais de forma rápida e precisa, alarme automático em caso de falha.Que pode carregar 1500 kg de fios.
2Dispositivo de empurrão de arame longitudinal
Este dispositivo de empurrão de arame longitudinal é especialmente concebido para fazer com que o arame longitudinal alcance com precisão a posição especificada e garantir que o padrão de grade não tenha erro.
3A ligação entre o transformador de soldagem e os eléctrodos utiliza blocos de cobre em vez de folhas de cobre macias, que têm melhor qualidade e efeito condutor.
4O eletrodo e a base de cobre são todos feitos de cobre de alto cromo (CuCrZr), que é um material de liga especial com resistência ao desgaste e resistência a altas temperaturas.Aumentar a vida útil do eletrodo.
5Dispositivo de malha de tração (controlado por servomotor de cilindro de ar)
A malha puxando repetidamente é puxar o fio transversal soldado para fora da grade de acordo com o
Parâmetros definidos pelo programa, e de acordo com o comprimento da malha, pode realizar a malha puxando repetidamente, de modo que toda a malha é completamente puxado para fora.
6O dispositivo de malha
Este dispositivo de malha de empurrão é usado para empurrar o painel de malha sob a máquina de dobra.
7. Máquina de dobra automática
Esta máquina de dobrar pode dobrar o painel de malha online automaticamente, poupando mão-de-obra e fornecendo alta eficiência.
8Dispositivo de puxagem de malha após dobrar a malha.
O dispositivo de malha de tração puxa o painel de cerca 3D após dobrar.
9- Dispositivo automático de fixação de malhas
O dispositivo de empilhamento de malha pode empilhar com precisão a malha de vedação 3D, facilitar a embalagem e reduzir o custo de mão-de-obra.
10. Dispositivo de alimentação de cabos transversais
O motor passo-a-passo impulsiona o dispositivo de tipo disco para soltar fios transversais automaticamente.
A coluna de fio cruzado é um dispositivo de alimentação que envia endireita e corta o aço de comprimento fixo barras na posição do eletrodo de solda da máquina de solda principal de acordo com a solda A capacidade de armazenamento é de cerca de 1,5 toneladas, o que reduz a carga manual. A Comissão considera que a utilização de materiais de alimentação animal e de matérias secundárias aumenta a eficiência da produção.
Esta tromba é composta por uma escada de plataforma, uma caixa de armazenamento e uma tromba de queda, que é instalada no quadro de tração da malha circulante.Existem escadas em ambos os lados da plataforma da coluna para facilitar o funcionamento. A caixa de armazenamento está equipada com um conjunto de rolos motorizados magnéticos. As barras são adsorvidas nos rolos e enviadas para o depósito e armazenamento. A caixa de armazenamento de material está equipada com um interruptor de detecção de posição para controlar se É necessário material adicional em função da quantidade de material preparado. A coluna de queda usa uma bainha em forma de disco para segurar com precisão o fio e alimentar uniformemente cada fio transversal na posição do empurrador um por um de acordo com as necessidades de soldagem.A potência do cabo é de 13Motor passo a passo de.5 Nm.
Parâmetros técnicos da máquina de soldadura de malha de arame
| Modelo | DX-2500A | Diâmetro do fio | 30,0 a 6,0 mm |
| Distância longitudinal do fio |
50 a 250 mm (ajustável) |
Forma de fio vertical | Arame pré-cortado para alimentação de fios verticais |
| Distância transversal do fio |
50-250 mm (ajustável) |
Forma de fio cruzado | Alimentação automática de fios pré-cortados por motor a passo |
| Largura do painel de malha | Max. 2500 mm | Voltagem nominal | (customizado) |
| Velocidade de solda | 55 a 65 vezes/min | Transformadores de solda | 160KVAX9 PCS |
| Eletrodos de solda | 51 PCS | Comprimento do painel de malhagem | 1000-3000 mm |
| Peso da máquina | 14.8 T | Dimensão da máquina | 25 x 3,8 x 2,2 m (L*W*H) |
| Capacidade de produção | 55-60 painéis por hora | Método de malha de tração | Por servomotor |
| Força de trabalho | 1 a 2 pessoas | Área de piso necessária | 26 x 5m x 7m (L*W*H) |
| Transformadores de potência | 200 KVA | Freio elétrico | 630A |
| Cabos |
240 mm2*3pcs (cabo de alumínio) |
Distância entre o transformador de potência e a máquina | 100m |

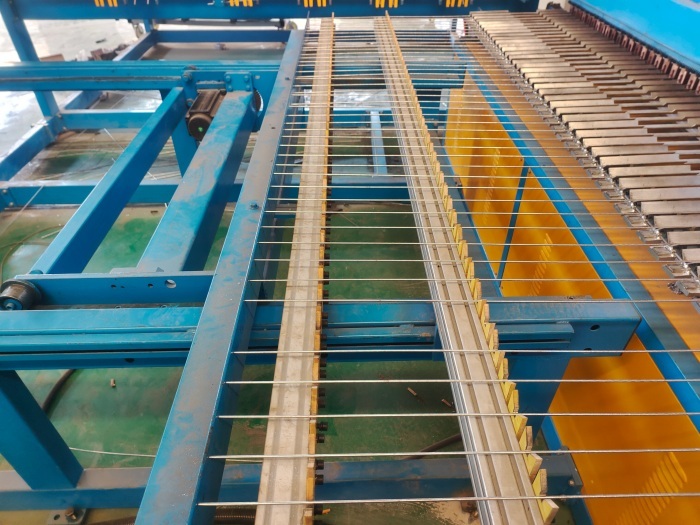

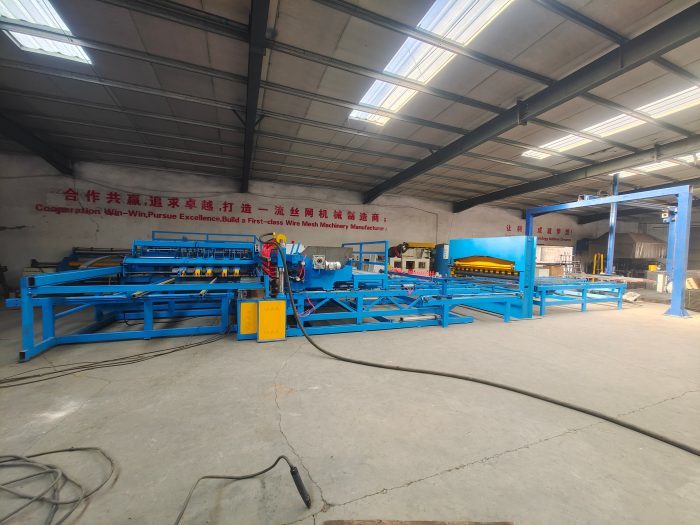

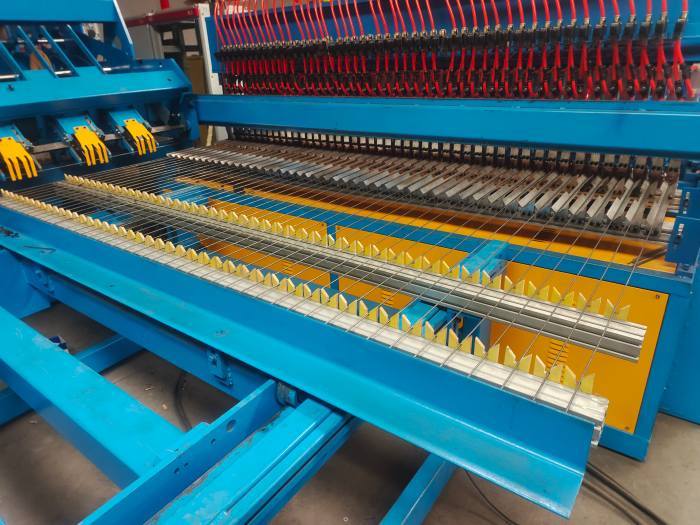

Fotos da máquina de soldagem de malha de arame
