Máquina automática de soldar painéis de malha de arame de cisalhamento

Máquina automática de soldar painéis de malha de arame de cisalhamento

Introdução à máquina de soldagem de painéis de malha de arame

Esta linha de produção é um novo tipo de equipamento desenvolvido de forma independente pelos nossos engenheiros com base nos seus anos de experiência na tecnologia de solda de malha e necessidades do cliente.O projecto oferece mais opções para os clientes de gama média cujas fábricas estão a desenvolver-se..

A máquina de soldagem de painéis de malha de arame é um dispositivo que aplica pressão e eletricidade às linhas longitudinais e transversais pré-posicionadas para formar pontos de soldagem.

1. A mola de pressão de contacto superior tem uma vida útil superior a 10 anos,0000,000 ciclos sob a carga nominal.

2O motor principal utiliza um motor de travagem de frequência variável de 7,5 kW para assegurar a pressão e a velocidade de solda.

3Utilize o molde de revestimento para garantir a precisão da malha.

4Há um dispositivo de detecção de linha transversal para garantir a precisão da posição de colocação da linha transversal do fio.

5Transformador de soldagem monofásico de potência de 200 KVA

6Os blocos de eléctrodos são feitos de cobre cromo-zircônio com uma dureza de HRB ≥ 78 e uma condutividade de ≥ 50 MS/m. As especificações são de 35×35×35 mm.As superfícies de trabalho podem ser trocadas para utilização, aumentando assim a taxa de utilização dos blocos de elétrodos. O elétrodo superior é feito de hastes cromo-circônio com uma dureza de HRB ≥ 78 e uma condutividade de ≥ 50 MS/m,e as especificações são de 25 mm.

7O suporte do eléctrodo é feito de cobre quadrado T2 com uma condutividade de ≥ 56 MS/m. Isto aumenta a condutividade entre as placas de cobre e prolonga a vida útil dos eléctrodos.

8O fio de alta condutividade é feito de fita de cobre T2 e é fabricado através de processo de dobra a frio, o que garante a qualidade da soldagem e prolonga a vida útil.

Características da máquina de soldadura de painéis de malha de arame

Alimentação por fio longitudinal

O sistema de linhas longitudinais consiste na detecção da alimentação de materiais, no cilindro de endireitação e no carrete de arame.

1A detecção de alimentação é utilizada para verificar a condição de escassez de material ao longo da linha longitudinal, garantindo a continuidade do funcionamento da máquina de solda.

2O dispositivo de endireitamento é efectuado através de um único processo de endireitamento para assegurar a planície da malha.

Fibra de transmissão

1O trator é um dispositivo de transporte que alimenta as barras de reforço de comprimento padrão endireitadas e cortadas para a posição do eletrodo de soldagem da máquina principal conforme necessário para a soldagem.O material de barra transversal é um dispositivo de transporte que alimenta as barras de reforço de comprimento padrão endireitadas e cortadas para a posição do eletrodo de soldagem da máquina principal conforme necessário para a soldagemÉ composto por uma escada de plataforma, uma caixa de armazenamento e uma coluna de descarga.

2O motor passo-a-passo pega automaticamente o filamento e deixa-o cair automaticamente para a posição designada.

3O triturador de arame é de tipo bandeja, o que facilita a operação do arame e reduz a intensidade de trabalho dos trabalhadores.

Reciclar malha de puxar

1O processo de malha de tração repetitiva envolve retirar as linhas horizontais já soldadas de acordo com os parâmetros definidos pelo programa para formar uma grade.O processo de rede repetitiva envolve puxar as linhas horizontais já soldadas de acordo com os parâmetros definidos pelo programa para formar uma gradeDependendo do comprimento da rede, este processo pode ser repetido várias vezes até que toda a folha da rede seja completamente retirada.Este processo pode ser repetido várias vezes até que toda a folha de rede seja completamente retirada..

2O gancho de malha é puxado mecanicamente, com assistência pneumática para a elevação e abaixamento do gancho.com assistência pneumática para a elevação e abaixamento do gancho.

Máquina de corte de cabelo

Uma máquina de corte de alta precisão pode cortar 2 mm de buracos de fio transversal, deixando as bordas ásperas da malha dentro de 1 mm. (Três opções)

Sistema de controlo

1Utilizando um sistema de controlo programável por PLC e uma interface de operação com ecrã táctil.

2Cada estrutura funcional está equipada com um dispositivo de detecção de falhas e tem uma função automática de alarme e desligamento.

3As especificações das malhas e os parâmetros de funcionamento de cada mecanismo são definidos através da interface do ecrã táctil.

4A corrente de solda e o tempo são definidos através da tela sensível ao toque no gabinete de controlo principal.

5Por meio de um controlador de soldagem de malha de aço e de um tiristor para controlo síncrono, é possível obter a soldagem simultânea do transformador ou um controlo separado para cada secção.

6O gabinete de controlo CNC utiliza marcas de renome mundial. O gabinete de controlo CNC adota marcas elétricas de renome mundial, garantindo desempenho estável, controlo preciso, alta fiabilidade,e uma vida útil mais longa, reduzindo simultaneamente as taxas de falhas e os custos de manutenção.

Parâmetros técnicos da máquina de solda de painéis de malha de arame

Aplicações do painel de malha de arame

Esta luz de rua possui alto brilho, economia de energia, proteção ambiental e fácil instalação.É adequado para escolas., parques, beiras de estradas, fábricas, praças, etc. Tem um período de garantia de 3 anos. Além disso, podemos fornecer vários estilos para atender às suas necessidades.

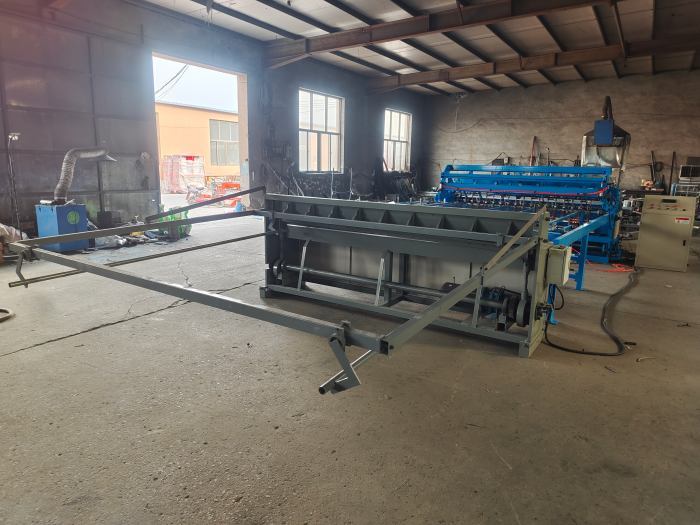

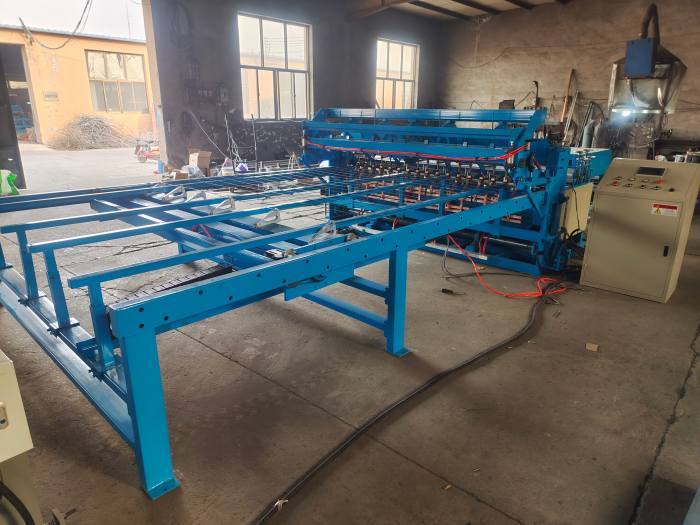

Fotos da máquina de solda de painéis de malha de arame
