Máquina de soldar malha de arame pneumática de 4-8mm, 6m de comprimento

Rebar Tamanho 4-8mm Soldadura Pneumática 6m comprimento máquina de soldadura de malha de arame

Introdução à máquina de soldadura de malha de arame

A máquina de soldagem de malha de arame é controlada por um computador e um controlador programável PLC, oferecendo alta automação.laminados a quenteDependendo do consumo de energia do utilizador, a soldagem pode ser realizada em uma ou várias fases, garantindo uma grande flexibilidade.A unidade apresenta um projeto modular que permite um fácil ajuste das especificações e uma manutenção convenienteO sistema de soldadura, incluindo o transformador de soldadura, os tiristores e os eletrodos superior e inferior, utiliza um arrefecimento forçado por água com dispositivos de protecção do caudal, permitindo uma operação contínua e fiável.A pressão do sistema pneumático é infinitamente ajustável, permitindo uma resposta rápida às alterações nas especificações de barras de reforço; a pressão de solda permanece uniforme e consistente, garantindo soldas de alta qualidade em todos os pontos.não é necessário ajustar as posições dos elétrodos superior e inferior, eliminando os ajustes de espaçamento que demoram muito tempo e melhorando significativamente a eficiência operacional.

Características da máquina de soldadura de malha de arame

1. Unidade de alimentação de fios transversais ((pré-cortado)

É instalado na parte superior do dispositivo de rede de malhas. É constituído por uma plataforma de caminhada, uma unidade de empilhamento de fios cruzados, um dispositivo de distrução de fios e um dispositivo de alimentação de fios.O dispositivo de distribuição e a alimentação do fio são accionados por um sistema pneumático sob a operação de um sistema de controlo elétrico..

A alimentação automática de fio cruzado sem a necessidade de trabalho manual. é projetado para que o fio cruzado seja alimentado a partir de fio pré-cortado.

2Sistema de solda

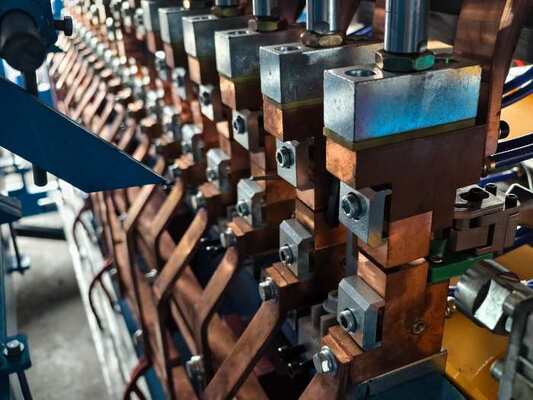

O sistema de soldadura é constituído por um rack, um transformador de soldadura, um cilindro pressurizado, uma combinação de elétrodos superiores, uma combinação de elétrodos inferiores, um localizador magnético de fios cruzados, uma unidade de malha de elevação,combinação de suportes de arame elétrico- sistema pneumático, sistema de arrefecimento por água e outras peças sobressalentes.Material de solda: fio laminado a frio, fio laminado a frio, fio laminado a quente.

3. cilindro de potência soldado
O cilindro especial personalizado é usado para soldar o cilindro de potência desta máquina, que é especialmente adequado para a máquina de soldadura de malha de aço.
As suas vantagens são a velocidade de soldagem rápida, a firmeza das juntas de solda e a longa vida útil.

4Dispositivo de Retalho

É para puxar os fios transversais soldados para fora da malha de acordo com os parâmetros definidos pelo programa, e de acordo com o comprimento da malha, ele pode perceber múltiplos retalhos de puxa recíproca,até que toda a malha seja completamente retirada.
É composto por quatro partes: o quadro inferior, o quadro móvel de malha de tração, o carro de malha de tração e os tubos de malha de suporte.

Vantagem da máquina de soldagem de malha de arame

1Manutenção mais fácil da máquina, menos problemas da máquina.
2A mesma pressão de soldagem para cada ponto de soldagem, garantindo a qualidade da soldagem.
3Força de soldagem suficiente para soldar uma barra de reforço de 12 mm.
4A velocidade de soldagem pode ser máxima de 80 a 100 vezes/min.
5Para o eletrodo de soldagem não é necessário trabalhar, basta desligar a válvula eletromagnética.
6Valva de redução de pressão de precisão, erro de ± 0,5%.

Detalhes técnicos da máquina de soldadura de malha de arame

Aplicações de máquinas de solda de malha de arame

A malha de reforço pode ser aplicada em estruturas de concreto armado, como edifícios comerciais de vários andares e altos em minas de carvão, pistas de aterragem de aeroportos, rodovias, túneis, pontes, tubulações de concreto,fundamentos de barragens, cais, armazéns e tanques de tratamento de águas residuais.
A malha de reforço também é usada para barreiras em estradas, pontes, aeroportos, jardins, lugares públicos, praças, autoestradas, ferrovias, estradas, fábricas e outras áreas.

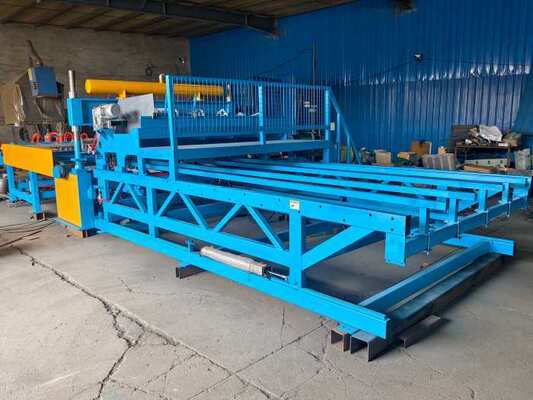

Fotos da máquina de soldadura de malha de arame
