Apertura Tamanho 50x200mm altura da cerca 2,5m Máquina de solda de malha de cerca

Dimensão de abertura 50x200mm Altura da cerca 2,5m Máquina de solda de malha de cerca

Introdução da máquina de soldadura de malha de cerca:

Esta máquina de solda de malha de vedação é desenvolvida e produzida pela equipe técnica chinesa e engenheiros europeus combinados com a experiência de uso dos clientes.Toda a linha de produção é muito avançada e cada sistema foi muito melhorado.

O sistema de alimentação do fio de linha é muito preciso, e o intervalo de comprimento pode ser de 75-2500 mm, o sistema de malha de tração, o sistema de transporte de malha e o sistema de dobra de malha são controlados por diferentes servomotores,pode melhorar muito a velocidade de produção.

O sistema de dobra adota uma máquina de dobra de alta velocidade, e os moldes superior e inferior se movem ao mesmo tempo para uma produção de alta eficiência.

O sistema de empilhamento de malha adota um sistema de empilhamento robótico inteligente. Sua vantagem é que pode colocar a malha em ordem com precisão e rapidez, reduzir o trabalho e economizar custos.

 Vantagens da máquina de soldagem de malha de vedação:

1O comprimento de malha (altura da cerca) pode ser ajustado arbitrariamente de 1000 a 2500 mm.
2O dispositivo de vibração é adicionado ao sistema de alimentação do fio cruzado para evitar o enrolamento do fio.
3O fio de linha e o fio transversal são posicionados com precisão, o painel de malha é plano, o buraco da malha é padrão.
4. Espaçamento de fio cruzado ajustado através da tela sensível ao toque, diferentes tamanhos de malha podem ser definidos na mesma malha.
5As matrizes superiores e inferiores da máquina de dobra movem-se ao mesmo tempo para poupar tempo.
6Podemos facilmente ajustar a corrente de soldagem quando precisamos de soldar diferentes diâmetros de fio.
7Podemos definir a saída e parar a máquina automaticamente após a produção de malha terminada.
8- alimentação de fios, soldadura de malhas, dobra de malhas, empilhamento de malhas funcionando em conjunto.
9O sistema de empilhamento de malha robótica pode colocar a malha com precisão e rapidez, economizando custos de mão-de-obra.

Detalhes da máquina de solda de malha de vedação:

1O sistema de alimentação de fios longitudinais é um novo projeto, que pode colocar fios longitudinais de forma rápida e precisa, alarme automático em caso de falha.Que pode carregar 1500 kg de fios.

2Este dispositivo de empurrão de fio longitudinal é especialmente concebido para fazer com que o fio longitudinal alcance com precisão a posição especificada e garantir que o padrão de grade não tenha erro.

3A ligação entre o transformador de soldagem e os eléctrodos utiliza blocos de cobre em vez de folhas de cobre macias, que têm melhor qualidade e efeito condutor.

4O eletrodo e a base de cobre são todos feitos de cobre de alto cromo (CuCrZr), que é um material de liga especial com resistência ao desgaste e resistência a altas temperaturas.Aumentar a vida útil do eletrodo.

5. A malha puxando repetidamente é para puxar o fio transversal soldado para fora da grade de acordo com o Parâmetros definidos pelo programa, e de acordo com o comprimento da malha, pode realizar a malha puxando repetidamente, de modo que toda a malha é completamente puxado para fora.A malha puxando repetidamente dispositivo é composto por uma malha puxando quadro inferiorOs dois lados da base da malha de arame são trilhos de guia da malha de arame móvel,Pode ser movido a 600 mm do computador principal.A força de movimento do quadro de tração da malha é um cilindro padrão com um diâmetro de 50 mm.O quadro de tração móvel é composto por dois quadros de soldagem laterais e um suporte centralDois conjuntos de ganchos de bloqueio pneumáticos são instalados na ligação com a máquina de soldadura para assegurar a precisão da posição do quadro de tração da malha durante o trabalho.Com um diâmetro superior a 40 mmHá um conjunto de dispositivos antibloqueio mecânicos na ligação entre o quadro móvel e o quadro inferior para melhorar a segurança do operador.Equipado com 6 conjuntos de ganchos de tração de malha pneumática, um conjunto de dispositivo de força de elevação de vigas de pickpocket, picking cilindro de força manual com um diâmetro fino de 25 mm, a potência de elevação pickpocket é 1 cilindro de diâmetro.

6Este dispositivo de malha de empurrão é usado para empurrar o painel de malha sob a máquina de dobra.

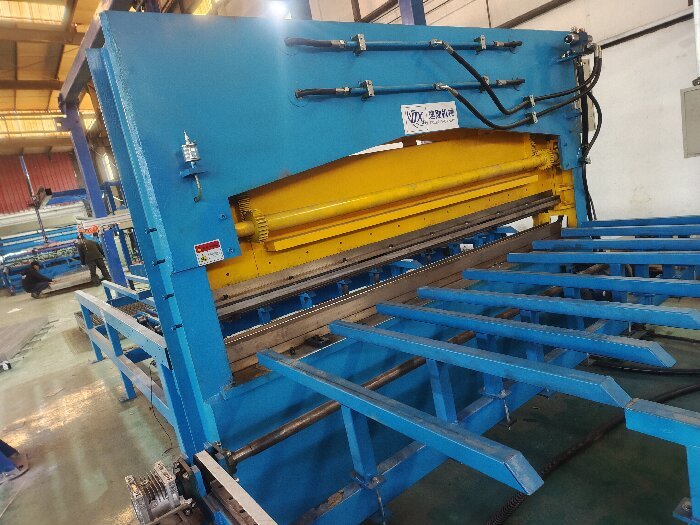

7.Esta máquina de dobrar pode dobrar o painel de malha online automaticamente, poupando mão-de-obra e fornecendo alta eficiência.

8.O dispositivo de malha de tração puxa o painel de cerca 3D após dobrar.

9.O dispositivo de empilhamento de malha robótica pode empilhar com precisão a malha de vedação 3D, facilitar a embalagem e reduzir o custo de mão-de-obra.

10.O motor passo-a-passo impulsiona o dispositivo de tipo disco para soltar fios transversais automaticamente.A coluna de fio cruzado é um dispositivo de alimentação que envia endireita e corta as barras de aço de comprimento fixo na posição do eletrodo de soldagem da máquina de soldagem principal de acordo com as necessidades de soldagemA maior característica desta tromba é que está equipada com um silo de armazenamento de arame cruzado e um dispositivo de alimentação automática.que reduz a alimentação manual e os materiais secundários e melhora a eficiência da produção.

11Esta colcha é constituída por uma escada de plataforma, uma caixa de armazenamento e uma colcha de queda, que é instalada no quadro de tração da malha circulante.Existem escadas em ambos os lados da plataforma da colmeia para facilitar o funcionamentoO recipiente de armazenamento é equipado com um conjunto de rolos motorizados magnéticos.A caixa de armazenamento de material está equipada com um interruptor de detecção de posição para controlar se é necessário material adicional de acordo com a quantidade de material preparadoA coluna de queda utiliza uma bainha em forma de disco para segurar com precisão o fio e alimentar uniformemente cada fio transversal na posição do empurrador um por um de acordo com as necessidades de soldagem.A potência do cabo é de 13Motor passo a passo de.5 Nm.

12. A máquina de soldagem de malha de cerca é equipada com gabinete de controle principal independente e console de operação. Use sistema de controle programável PLC, interface de operação de tela sensível ao toque. Operação fácil.

Parâmetros técnicos da máquina de solda de malha de vedação:

Aplicações da máquina de solda de malha de vedação:

A malha de vedação tem uma ampla gama de aplicações. Dependendo do seu tipo e especificação, pode ser usada nas seguintes situações:
1. Sectores de transportes, tais como estradas, ferrovias, pontes e autoestradas: nestas áreas, os corrimãos desempenham um papel de proteção e isolamento, evitando eficazmente acidentes.Os corrimões nas autoestradas podem impedir que os veículos percam o controlo e saem da estrada., assegurando a segurança dos peões.
2. Localização do local de construção, especialmente em torno do poço das fundações: nos locais de construção, os corrimãos servem como medidas de segurança para evitar riscos acidentais durante a construção.Os corrimões ao redor do poço de fundação podem impedir que os trabalhadores caam e também isolar o canteiro de obras para impedir que pessoal não autorizado entre.
3. Lugares públicos como parques, comunidades e escolas: as redes de guarda podem ser usadas para separar e embelezar o ambiente e para regular os caminhos para pedestres e veículos.redes de guarda-roupas de jardim podem ser usadas para dividir canteiros de flores e gramados, servindo tanto como uma barreira como um meio de embelezamento.
4. Em fábricas, armazéns, estacionamentos e outros locais: As grades podem ser utilizadas para proteger e salvaguardar equipamentos e instalações.As cercas de isolamento do armazém podem ser utilizadas para isolamento entre o interior do armazém da oficina e as bancas do mercado.
5. Espaços desportivos como estádios, campos de basquetebol e campos de futebol: A rede de guarda de campo de basquetebol tem as características de antienvelhecimento, resistência à corrosão, superfície plana,e sendo menos propensos à deformação devido ao impacto de forças externasÉ amplamente utilizado em estádios, campos de basquete e campos de futebol, etc.
6. Fazenda de gado: A rede de cercas de gado pode desempenhar um papel muito eficaz na proteção e monitorização da fazenda, impedindo que os animais escapem.

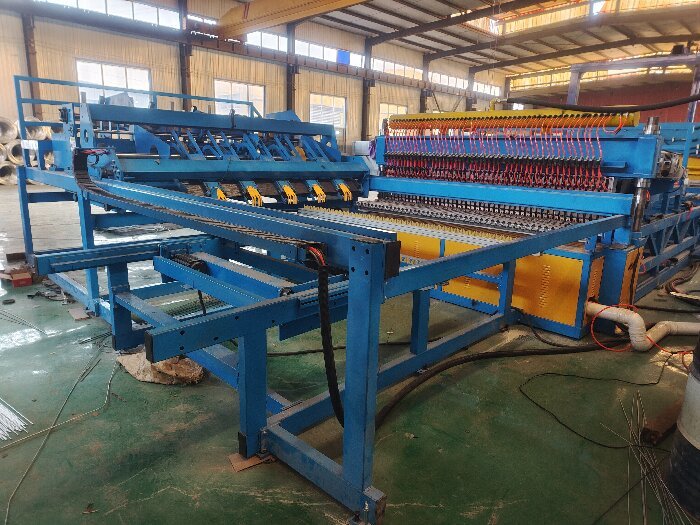

Fotos da máquina de soldagem de malha de vedação:
