Linha de Produção de Soldagem de Malha de Cerca com Altura de 1530mm e Malha de 50x200mm

Altura da vedação 1530mm Tamanho da malha 50x200mm Linha de produção de solda de malha

Introdução da linha de produção de solda de malha de vedação

Esta linha de produção de máquinas de soldagem de malha de vedação 3D é desenvolvida e produzida pela equipe técnica chinesa e por engenheiros europeus combinados com a experiência de uso dos clientes.Toda a linha de produção é muito avançada e cada sistema foi muito melhorado.

Características da linha de produção de solda de malha de cerca

Unidade de alimentação automática de arame longitudinal

1Dispositivo de armazenamento de fios longitudinais, capacidade de 1 T de fios.
2. Servo motor conectar linha de alimentação de fio por correia síncrona, garantir alimentação com precisão.
3.21 segundos pode alimentar 61 fios de linha.
4O servomotor controla a empuxação do fio.

Unidade automática de alimentação de fios transversais

1Dispositivo de armazenamento de fios cruzados, capacidade de 1 T de fios.
2- Controles do motor passo-a-passo.
3.Especialmente concebido alimentador de fio cruzado, garantir fio cruzado reto quando o fio cruzado cair.

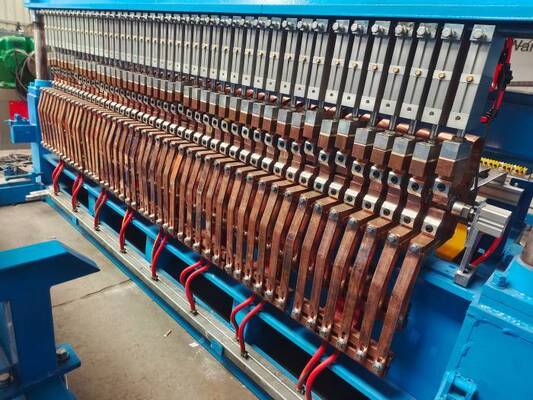

Máquina de solda de malha principal

1. AirTAC (Taiwan China) solda de controlo de cilindros a ar.
2A base do elétrodo superior e a base do elétrodo inferior são integralmente fundidas em cobre, tipo de refrigeração por água.
3- Eletrodo de solda: 30*30*30mm, 6 lados.
4- Transformadores de soldadura de refrigeração por água de tipo fundido.

Carro de puxar malha

1.N.o 1 puxando malha de controle de carro puxando malha.
2.N.o 2 máquina de tração de malha de controlo de malha de alimentação para máquina de dobra automática.
3. Servo motor conectar malha puxando carro por correia síncrona, garantir puxando com precisão.

Máquina de dobrar

1.Servo motor controle de malha de dobra, a velocidade é muito mais rápida do que hidráulica de dobra.
2Controle do inversor.
3Velocidade de curvatura: 4 segundos por vez.
4O molde de dobra é de material W14Cr4VMnRE.

Unidade de empilhamento de malhas

1. Após terminar a soldagem, a unidade de empilhamento de malha vai pegar e levantar a malha e empilhar no carrinho automaticamente.
2- Servo motor controla o levantamento da malha.
3.Servo motor controlar a malha movendo-se para fora.

Vantagens da linha de produção de solda de malha de vedação

1O comprimento de malha (altura da cerca) pode ser ajustado arbitrariamente 75-2500 mm.
2O dispositivo de vibração é adicionado ao sistema de alimentação do fio cruzado para evitar o enrolamento do fio.
3O fio de linha e o fio transversal são posicionados com precisão, o painel de malha é plano, o buraco da malha é padrão.
4. Espaçamento de fio cruzado ajustado através da tela sensível ao toque, diferentes tamanhos de malha podem ser definidos na mesma malha.
5As matrizes superiores e inferiores da máquina de dobra movem-se ao mesmo tempo para poupar tempo.
6Podemos facilmente ajustar a corrente de soldagem quando precisamos de soldar diferentes diâmetros de fio.
7O sistema de alimentação de fio de linha tem adicionado uma tolva, que pode colocar 1 tonelada de fio.
8Podemos definir a saída e parar a máquina automaticamente após a produção de malha terminada.
9- alimentação de fios, soldadura de malhas, dobra de malhas, empilhamento de malhas funcionando em conjunto.
10O sistema de empilhamento de malha robótica pode colocar a malha com precisão e rapidez, economizando custos de mão-de-obra.

Parâmetros técnicos da linha de produção de solda de malha de vedação

Aplicação de malha de vedação

Rede de vedação é usado principalmente na alimentação de galinhas, patos, gansos, coelhos, vedação zoológico, proteção de máquinas e equipamentos, corrimão rodoviário, vedação esportiva, proteção do cinto verde estrada, armazenamento,Materiais de segurança e reforço, cercas de campos desportivos, parques.

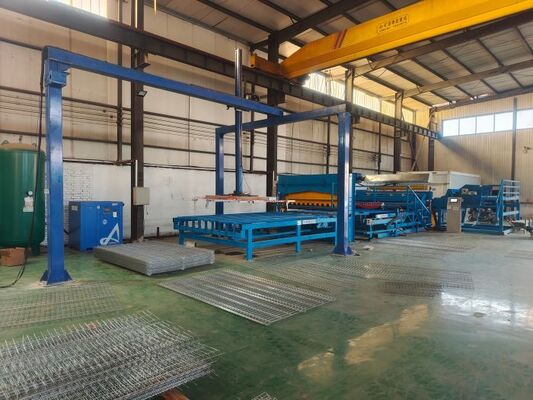

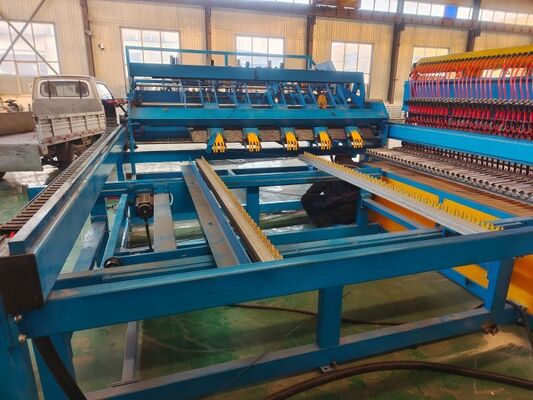

Fotos da linha de produção de solda de malha de vedação
