Tamanho da vedação 1530 * 2500mm Automático Bend Highway Guardrail 3d Machina de solda de malha de vedação

Máquina de soldadura automática da malha da cerca do corrimão 3D da estrada da curvatura do tamanho 1530*2500mm

Introdução da máquina de solda de malha de cerca 3D

A Máquina de solda para malha de vedação é um novo equipamento de soldagem de malha de arame altamente automatizado desenvolvido por nossa empresa. Ela incorpora controle eletromecânico avançado e tecnologia de soldagem por resistência (incluindo fusão e soldagem a ponto) refinada nos últimos anos e é adaptada para atender às necessidades do mercado interno. Apresentando um design estrutural modular, esta máquina facilita futuras atualizações e modificações funcionais, proporcionando flexibilidade para se adaptar às necessidades em evolução dos clientes.

A máquina de solda de malha para cerca mantém o corpo principal original da máquina de solda. O corpo da máquina de solda de malha alternativa é instalado em um lado do corpo principal da máquina de solda e uma máquina de alimentação automática de arame é instalada no outro lado. Uma máquina automática de organização de material é instalada fixamente na lateral da máquina automática de alimentação de arame, longe do corpo principal da máquina de solda. Ao incorporar um carrinho de alimentação, tremonha, mecanismo de fixação de arame e mecanismo de organização de arame, ele substitui o tradicional arranjo manual de arame, melhorando assim a eficiência de trabalho da máquina de malha soldada.

De acordo com sua estrutura, é dividido em sete seções principais: alimentação automática da tremonha de fio longitudinal, organização automática de material, máquina de solda de malha principal, queda automática da tremonha de fio transversal, sistema de tração de malha cíclica, máquina de dobra automática (dobra on-line), sistema de empilhamento de malha de cerca. Apresenta um design inovador, uma estrutura de máquina robusta e uma operação fácil de usar, oferecendo alta relação custo-benefício.

Características da máquina de solda de malha de cerca 3D

1. A supressão automática da tremonha de fio horizontal reduz muito a intensidade do trabalho.

2. A máquina possui função de detecção de fio horizontal. Quando o fio horizontal não cair na posição de soldagem, a máquina irá parar automaticamente;

3. O motor fornece pressão de soldagem flexível para a interseção de fios/fios longitudinais e transversais. Comparado com uma marca nacional de equipamento de soldagem movido a ar comprimido, possui soldagem estável, menos respingos, velocidade de soldagem rápida, baixo investimento inicial, custo de operação e manutenção e baixo ruído na planta.

4. O desenho mecânico da malha alternativa economiza espaço na oficina para produção de malha e melhora a precisão dimensional da malha.

5. A tremonha de obturação horizontal pode se mover para a direção de saída da malha como um todo, o que fornece espaço de operação para ajuste do equipamento e melhora muito a eficiência do ajuste ao alterar a especificação da malha.

6. O gabinete de distribuição elétrica adota sistema de controle programável PLC para tornar o processo de controle mais preciso.

7. O dispositivo de alimentação automática é um mecanismo que substitui a colocação manual do fio durante a produção do painel de malha. Os trabalhadores colocam fios pré-endireitados e cortados na plataforma de alimentação automática. O dispositivo, acionado pela força do motor, transporta então os fios para o compartimento de armazenamento da tremonha de aumento de material.

8. Após o processo de alimentação automática, os fios pré-endireitados e cortados são colocados no compartimento de armazenamento da tremonha de aumento de material. A rotação do disco de fixação do fio, acionada pela potência do motor, realiza a ação de soltar e organizar o fio. Os fios caídos caem automaticamente nas ranhuras limite, economizando assim mão-de-obra.

9. Como componente principal para formação de painel de malha, a máquina de solda principal utiliza blocos de cromo-zircônio-cobre de alta condutividade, oferecendo resistência superior ao desgaste.

10. Controlado por PLC, o alimentador de fio transversal utiliza um motor para acionar a rotação do disco de fixação do fio, realizando a ação de queda do fio.

11. O carrinho de puxar a malha se move para frente e para trás dentro de sua faixa de deslocamento para executar a ação de desenhar a malha. Isto reduz a resistência à soldagem e economiza espaço.

12. A dobra automática permite uma operação altamente eficiente e contínua. Elimina a necessidade de transferência off-line e posicionamento secundário, conectando-se perfeitamente ao processo anterior para obter fluxo automatizado. Isto melhora significativamente a eficiência da produção, evitando os riscos de segurança associados ao manuseio manual.

13. A máquina de solda de malha para cerca 3D adota o manuseio de empilhamento de malha que reduz muito o número necessário de trabalhadores e a intensidade do trabalho.

Parâmetros técnicos da máquina de solda de malha de cerca 3D

Aplicação de máquina de solda de malha de cerca 3D

A máquina de solda de malha para cerca de guarda-corpo é usada principalmente para cercas rodoviárias, cercas ferroviárias de alta velocidade, cercas de engenharia municipal, construção de aeroportos, etc.

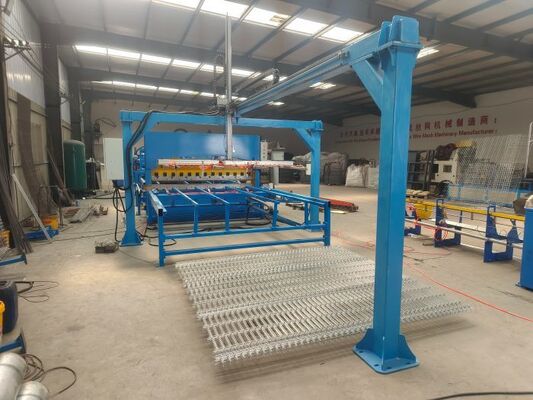

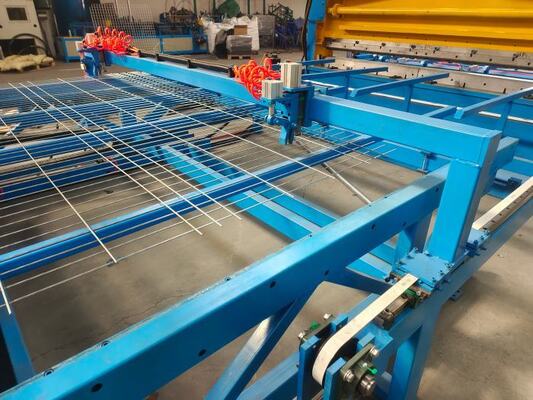

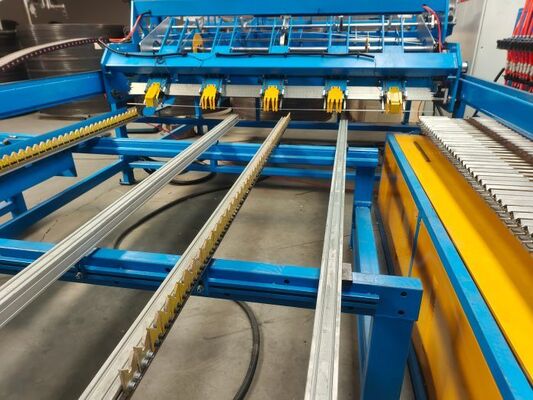

Fotos da máquina de solda de malha de cerca 3D
