Capacidade de dobragem online 60 Pcs / hora Tamanho da malha 50 * 200mm Máquina de solda de malha de cerca

PCes de dobra em linha da capacidade 60/cerca Mesh Welding Machine do tamanho de malha 50*200mm da hora


Introdução da máquina de solda de malha para cerca

A Máquina de solda para malha de vedação é um novo equipamento de soldagem de malha de arame altamente automatizado desenvolvido por nossa empresa. Ela incorpora controle eletromecânico avançado e tecnologia de soldagem por resistência (incluindo fusão e soldagem a ponto) refinada nos últimos anos e é adaptada para atender às necessidades do mercado interno. Apresentando um design estrutural modular, esta máquina facilita futuras atualizações e modificações funcionais, proporcionando flexibilidade para se adaptar às necessidades em evolução dos clientes.

De acordo com sua estrutura, é dividido em sete seções principais: alimentação automática da tremonha de fio longitudinal, organização automática de material, máquina de solda de malha principal, queda automática da tremonha de fio transversal, sistema de tração de malha cíclica, máquina de dobra automática (dobra on-line), sistema de empilhamento de malha de cerca. Apresenta um design inovador, uma estrutura de máquina robusta e uma operação fácil de usar, oferecendo alta relação custo-benefício.

Características da máquina de solda de malha para cerca

1. O motor fornece pressão de soldagem flexível para a interseção de fios/fios longitudinais e transversais. Comparado com uma marca nacional de equipamento de soldagem movido a ar comprimido, possui soldagem estável, menos respingos, velocidade de soldagem rápida, baixo investimento inicial, custo de operação e manutenção e baixo ruído na planta.
2. O desenho mecânico da malha alternativa economiza espaço na oficina para produção de malha e melhora a precisão dimensional da malha.
3. O funil de obturação horizontal pode se mover para a direção de saída da malha como um todo, o que fornece espaço de operação para ajuste do equipamento e melhora muito a eficiência do ajuste ao alterar a especificação da malha.
4.O gabinete de distribuição elétrica adota sistema de controle programável PLC para tornar o processo de controle mais preciso.
5. O dispositivo de alimentação automática é um mecanismo que substitui a colocação manual do fio durante a produção do painel de malha. Os trabalhadores colocam fios pré-endireitados e cortados na plataforma de alimentação automática. O dispositivo, acionado pela força do motor, transporta então os fios para o compartimento de armazenamento da tremonha de aumento de material.
6. Após o processo de alimentação automática, os fios pré-endireitados e cortados são colocados no compartimento de armazenamento da tremonha de aumento de material. A rotação do disco de fixação do fio, acionada pela potência do motor, realiza a ação de soltar e organizar o fio. Os fios caídos caem automaticamente nas ranhuras limite, economizando assim mão-de-obra.
7. Como componente principal para formação de painel de malha, a máquina de solda principal utiliza blocos de cromo-zircônio-cobre de alta condutividade, oferecendo resistência superior ao desgaste.
8. Controlado por PLC, o alimentador de fio transversal utiliza um motor para acionar a rotação do disco de fixação do fio, realizando a ação de queda do fio.
9. O carrinho de puxar a malha se move para frente e para trás dentro de sua faixa de deslocamento para executar a ação de desenhar a malha. Isto reduz a resistência à soldagem e economiza espaço.
10. A dobra automática permite uma operação altamente eficiente e contínua. Elimina a necessidade de transferência off-line e posicionamento secundário, conectando-se perfeitamente ao processo anterior para obter fluxo automatizado. Isto melhora significativamente a eficiência da produção, evitando os riscos de segurança associados ao manuseio manual.

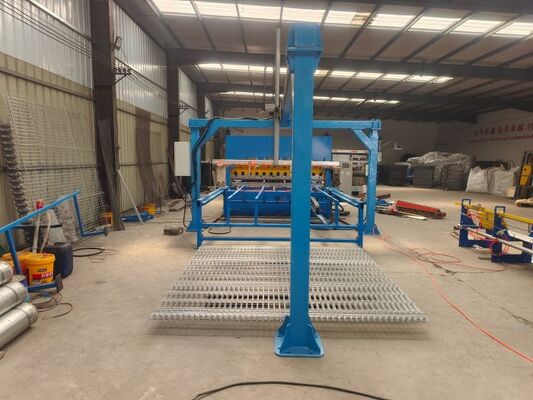

11. Após terminar a soldagem, a unidade de empilhamento de malha irá capturar e levantar a malha e empilhá-la no carrinho automaticamente. Servo motor controla o levantamento da malha. O servo motor controla a saída da malha.

Vantagens da máquina de solda de malha para cerca

1. O comprimento da cerca (altura da cerca) pode ser ajustado arbitrariamente em 1000-2500 mm.
2. O dispositivo de vibração é adicionado ao sistema de alimentação de fio cruzado para evitar o enrolamento do fio.
3. O fio de linha e o fio cruzado são de posicionamento preciso, o painel de malha é plano e o orifício de malha é padrão.
4. Espaçamento cruzado dos fios ajustado através da tela de toque, diferentes tamanhos de malha podem ser definidos na mesma malha.

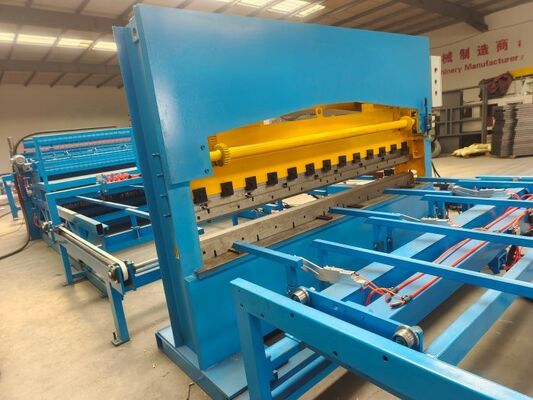

5. As matrizes superior e inferior da dobradeira se movem ao mesmo tempo para economizar tempo.
6. Podemos ajustar facilmente a corrente de soldagem quando precisarmos soldar diferentes diâmetros de fio.
7. O sistema de alimentação de fio de linha adicionou uma tremonha, que pode acomodar 1 tonelada de fio.
8. Podemos definir a saída e parar a máquina automaticamente após o término da produção da malha.
9. Alimentação de arame, soldagem de malha, dobra de malha, empilhamento de malha funcionando juntos.

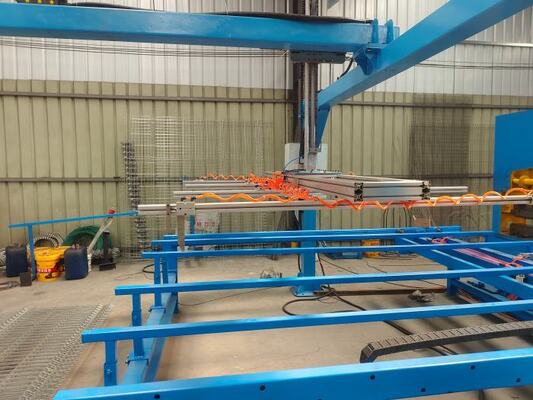

10. O sistema de empilhamento de malha robótica pode colocar a malha com precisão e rapidez, economizando custos de mão de obra.

Parâmetros técnicos da máquina de solda de malha para cerca



Aplicação de máquina de solda de malha para cerca

A máquina de solda de malha para cerca de guarda-corpo é usada principalmente para cercas rodoviárias, cercas ferroviárias de alta velocidade, cercas de engenharia municipal, construção de aeroportos, etc.

Fotos da máquina de solda de malha para cerca
