Tamanho da malha 150*150mm Equipamento de solda de malha de construção PLC de 4 mm

Construção Mesh Welding Equipment do PLC do tamanho de malha 150*150mm 4mm

Introdução ao equipamento de soldagem de malha de construção

1. Toda a máquina é controlada pela interface homem-máquina + modo de controle de programação plc, com alto grau de automação.
2. Pode soldar arame galvanizado, arame estirado a frio, arame preto e outros materiais, com ampla adaptabilidade.
3. De acordo com a capacitância dos usuários, pode ser adotada soldagem única ou fracionada, com grande flexibilidade.
4. A unidade foi projetada como uma estrutura separável para facilitar o ajuste das especificações e a manutenção.
5. O transformador adota resfriamento forçado de água e é equipado com dispositivo de proteção de fluxo, para que a unidade possa funcionar de forma confiável e contínua.
6. A pressão de soldagem deve ser uniforme para garantir a qualidade de todas as juntas de soldagem.
7. O dispositivo de obturação da barra horizontal adota motor de passo para alimentação automática para reduzir a intensidade do trabalho e melhorar a eficiência.
8. A dimensão vertical da rede pode ser alterada por meio de entrada na tela para atender às necessidades de alterações de múltiplas especificações da engenharia.
9. A posição de supressão da barra horizontal está equipada com um mecanismo de lançamento de material magnético, que possui rápida velocidade de supressão e alta eficiência de produção.
10. O eletrodo está equipado com um dispositivo para garantir uma supressão confiável e precisa do reforço transversal.

Características do equipamento de soldagem de malha de construção

Máquina de solda de malha principal

1. A máquina de solda é um dispositivo que aplica pressão e eletricidade às linhas longitudinais e transversais pré-posicionadas para formar pontos de soldagem.

2. A mola de pressão de contato superior tem uma vida útil de mais de 10.000.000 ciclos sob a carga nominal.

3. O motor principal usa motor de frenagem de frequência variável de 7,5KW para garantir a pressão e velocidade de soldagem.

4. Use o molde de revestimento para garantir a precisão da malha.

5. Existe um dispositivo de detecção de linha cruzada para garantir a precisão da posição de colocação da linha cruzada.

6. Um transformador de soldagem monofásico com potência de 200 KVA

7. Os blocos de eletrodos são feitos de cobre cromo-zircônio com dureza HRB ≥ 78 e condutividade ≥ 50 MS/m. As especificações são 35×35×35 mm. As superfícies de trabalho podem ser trocadas para uso, aumentando assim a taxa de utilização dos blocos de eletrodos. O eletrodo superior é feito de hastes de cromo-zircônio com dureza HRB ≥ 78 e condutividade ≥ 50 MS/m, e as especificações são ∅25 mm.

8. O porta-eletrodo é feito de quadrado de cobre T2 com condutividade ≥ 56 MS/m. Isto aumenta a condutividade entre as placas de cobre e prolonga a vida útil dos eletrodos.

9. O fio de alta condutividade é feito de tira de cobre T2 e é fabricado através do processo de dobra a frio, o que garante a qualidade da soldagem e prolonga a vida útil.

Alimentação longitudinal do fio

1. O sistema de linha longitudinal consiste em detecção de alimentação de material, cilindro de endireitamento e carretel de fio.

A detecção de alimentação é utilizada para verificar a condição de falta de material ao longo da linha longitudinal, garantindo a continuidade do funcionamento da máquina de solda.

2. O dispositivo de endireitamento é realizado utilizando um único processo de endireitamento para garantir o nivelamento da malha.

Funil de fio cruzado

1. A tremonha de fio cruzado é um dispositivo de transporte que alimenta as barras de reforço de comprimento padrão endireitadas e cortadas para a posição do eletrodo de soldagem da máquina principal, conforme necessário para a soldagem. A tremonha de material de barra transversal é um dispositivo de transporte que alimenta as barras de reforço de comprimento padrão endireitadas e cortadas para a posição do eletrodo de soldagem da máquina principal, conforme necessário para a soldagem. É composto por uma escada de plataforma, um compartimento de armazenamento e uma tremonha de descarga. É composto por uma escada de plataforma, um compartimento de armazenamento e uma tremonha de descarga.

2. O motor de passo pega automaticamente o filamento e o deixa cair automaticamente na posição designada.

3. O alimentador de fio cruzado é do tipo bandeja, o que facilita a operação do fio pelos trabalhadores e reduz a intensidade do trabalho.

Reciclar malha de tração

1. O processo repetitivo de malha de tração envolve retirar as linhas horizontais já soldadas de acordo com os parâmetros definidos pelo programa para formar uma grade. O processo repetitivo de rede envolve retirar as linhas horizontais já soldadas de acordo com os parâmetros definidos pelo programa para formar uma grade. Com base no comprimento da rede, este processo pode ser repetido várias vezes até que toda a folha da rede esteja completamente retirada. Com base no comprimento da malha, este processo pode ser repetido várias vezes até que toda a folha da rede seja completamente retirada.

O gancho de malha é tracionado mecanicamente, com auxílio pneumático para levantamento e abaixamento do gancho. O gancho de malha é tracionado mecanicamente, com auxílio pneumático para levantamento e abaixamento do gancho.

Sistema de controle

1. Usando um sistema de controle programável PLC e uma interface de operação com tela de toque.

2. Cada estrutura funcional está equipada com um dispositivo de detecção de falhas e possui uma função automática de alarme e desligamento.

3. As especificações da malha e os parâmetros operacionais de cada mecanismo são definidos através da interface da tela de toque.

A corrente e o tempo de soldagem são definidos através da tela sensível ao toque no gabinete de controle principal.

4. Utilizando um controlador de soldagem de malha de aço e um tiristor para controle síncrono, é possível obter soldagem simultânea do transformador ou controle separado para cada seção.

Parâmetros técnicos do equipamento de soldagem de malha de construção

Aplicações de malha de construção

O equipamento de soldagem de malha de construção é usado principalmente para: soldagem de malha de construção, campos de futebol, ferrovias, rodovias, pontes, edifícios, bairros residenciais.

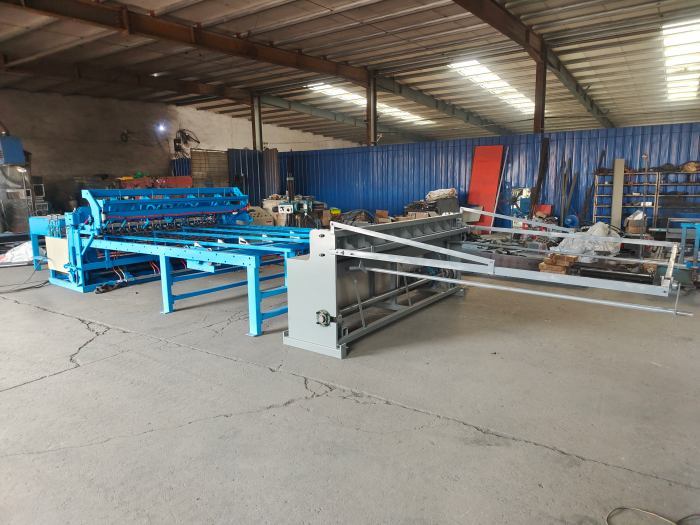

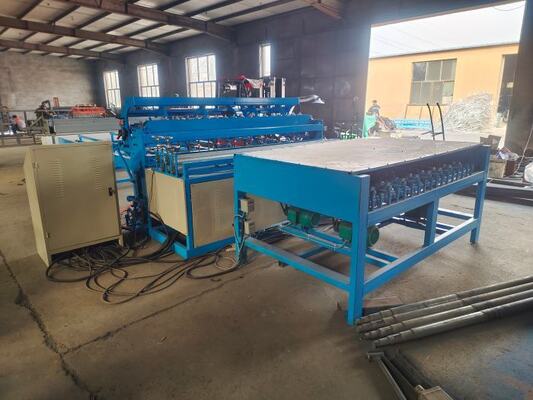

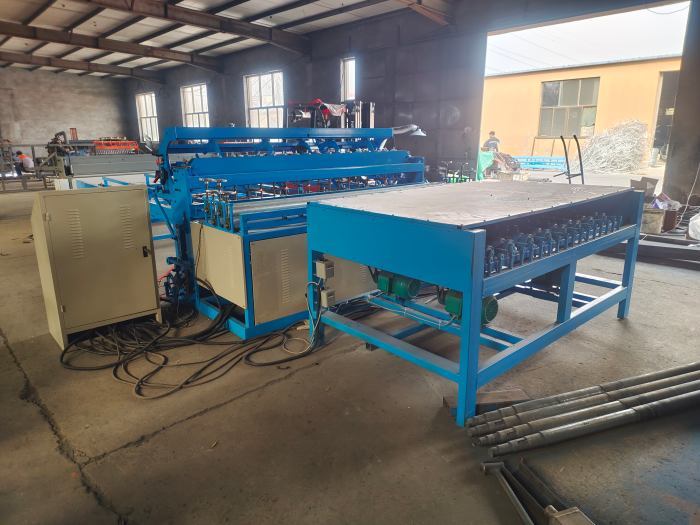

Fotos de equipamentos de soldagem de malha de construção
