Máquina de soldadura de malha de reforço de 5-12 mm / Máquina de soldadura de painel de malha de reforço de concreto BRC

máquina de soldadura de reforço concreta do painel de malha da máquina de soldadura da malha de 5-12mm/BRC

Introdução de máquina de solda de malha de reforço de 5-12mm/máquina de solda de painel de malha de reforço de concreto BRC

A máquina de solda de malha de arame de reforço solda automaticamente fios de aço em malha para construção. Controlado por PLC, ele fixa e solda com precisão as interseções dos fios usando corrente elétrica e pressão. A máquina puxa e corta continuamente a malha para uma produção eficiente. Possui alta velocidade de soldagem, dimensionamento preciso, operação com economia de energia e fácil controle por tela sensível ao toque, suportado por servo motores e cilindros de ar para desempenho estável.

Características da máquina de solda de malha de reforço de 5-12mm/máquina de solda de painel de malha de reforço de concreto BRC

1. O novo design aumenta a produção em 20%, reduz o uso de ar em 30%, encurta o cilindro em 60%, fornece pressão de 570 kg, economiza 50% de energia e simplifica a conexão da válvula.

2. O tubo de aço especial permite fácil alimentação do fio na linha; servo envia fios ainda mais; Cilindros SMC com fixação automática; os túneis das ranhuras são levantados para proteger os eletrodos.

3. Alimentador de fio cruzado com capacidade de 1T usa motor e redutor para alimentação em massa; servo motor garante fio preciso e estável caindo com grande torque.

4. A tração da malha é acionada por servo motor com redutor, cilindros SMC controlam a elevação do gancho e o PLC ajusta o espaçamento dos fios por meio da tela de toque.

5. O sistema de controle PLC garante operação precisa e automatizada de toda a máquina, permitindo fácil configuração de parâmetros, monitoramento em tempo real e desempenho estável.

6. Eficiente e rápido: A soldagem automatizada melhora a eficiência da produção e reduz os custos de mão de obra.
7. Qualidade de soldagem estável: Soldas fortes e conexões uniformes garantem resistência e durabilidade da malha.
8. Controle preciso: Um sistema PLC ajusta os parâmetros de soldagem para soldagem de alta precisão e controle dimensional.
9. Economia de energia e ecologicamente correto: Um design racional reduz o consumo de energia e gás, resultando em uma operação mais econômica.
10. Fácil operação: Uma interface de controle com tela sensível ao toque permite fácil configuração e monitoramento do status da produção.
11. Ampla gama de aplicações: Suporta uma variedade de especificações de vergalhões para atender a diversos requisitos de projetos.

Vantagens da máquina de solda de malha de reforço de 5-12mm/máquina de solda de painel de malha de reforço de concreto BRC

1. Dispositivo de malha puxando

É para puxar os fios transversais soldados para fora da malha de acordo com os parâmetros definidos pelo programa, e de acordo com o comprimento da malha, pode realizar múltiplas malhas de tração recíprocas, até que toda a malha seja completamente arrancada. É composto por quatro partes: a estrutura inferior, a estrutura de malha de tração móvel, o carro de malha de tração e os tubos de malha de suporte.

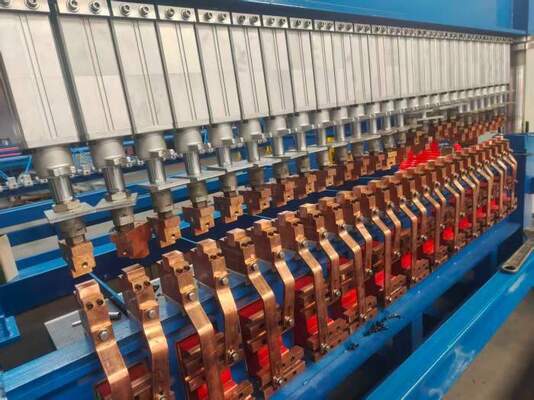

2. Todos os eletrodos para cima e para baixo adotam CuCrZr especial, a condutividade elétrica, a dureza e a resistência ao desgaste são muito boas, o tempo de troca da célula longitudinal é reduzido para cerca de 30 segundos. Os eletrodos de soldagem são acionados pelo fuso que passa pela manivela e instalados com pressão de mola ajustável.
E os eletrodos para cima e para baixo adotam sistema de resfriamento de água, reduzindo assim o calor dos eletrodos superiores e inferiores quando a máquina funciona, e podem funcionar por 24 horas continuamente.

3. Funil de queda automática de fio cruzado
O dispositivo é um tipo de dispositivo de alimentação que pode enviar os fios de aço pré-cortados para a posição do eletrodo de soldagem da máquina de solda de malha de acordo com os requisitos de soldagem, pode armazenar cerca de 1 tonelada de fios transversais pré-cortados, reduzindo significativamente a intensidade da alimentação frequente;
a)Esta tremonha é composta por uma plataforma, duas escadas, uma tremonha de queda, todas instaladas na cremalheira de malha de tração para trás e para frente.
b)Existe uma escada em ambos os lados da plataforma para facilitar a operação.
c) A tremonha de queda usa uma roda ranhurada em forma de disco para selecionar o fio com precisão. De acordo com os requisitos de soldagem, cada fio de aço transversal é alimentado uniformemente na posição do empurrador, um por um. A potência do fio descendente é um motor de passo de 13,5 N. M.
d)Um conjunto de válvula de posicionamento de fios de aço cruzados é instalada na posição de empurrar do empurrador na viga inferior da máquina de solda de malha para garantir a consistência dos fios de aço cruzados. O poder de aplauso é um cilindro de três eixos com um diâmetro de cilindro de 40 mm.

4. Alinhamento de fios de linha e dispositivo de alimentação automática

O dispositivo de alimentação automática de fios de linha envia automaticamente os fios de linha rosqueados manualmente para a posição do eletrodo de soldagem da máquina de solda de malha principal, de modo a facilitar a conclusão do processo de soldagem da máquina de solda de malha principal. Quando o carro de alimentação dos fios de linha estiver alimentando automaticamente, o próximo grupo de fios de linha será preparado manualmente, o que pode realizar a produção da máquina de solda de malha principal sem desligamento e melhorar significativamente a eficiência da produção.

a)É composto por um carro de alimentação de fios de linha, um dispositivo de alinhamento, roletes de fio dianteiros e traseiros e a estrutura do carro de alimentação.
b) Existem dispositivos de fixação de fio de linha 16-26pcs, que são instalados na viga do carro de alimentação de fios de linha, e a ação de fixação é realizada pelo cilindro de ar.
c) O dispositivo de posicionamento de alinhamento dos fios de linha se move para cima e para baixo. Antes de enfiar manualmente os fios de linha, o dispositivo de alinhamento e posicionamento é levantado para garantir que o comprimento de todos os fios de linha seja consistente.

Parâmetros técnicos da máquina de solda de malha de reforço de 5-12mm/máquina de solda de painel de malha de reforço de concreto BRC

Aplicações de malha de reforço

1.Construção: Reforço de pisos, paredes, lajes e telhados.
2.Projetos Rodoviários: Utilizado em rodovias, pontes e túneis para reforço de concreto.
3. Conservação da Água: Fortalecimento de barragens, reservatórios e encostas de canais.
4.Suporte de mineração: Utilizado em túneis e passagens subterrâneas para suporte de segurança.
5.Pisos Industriais: Reforço para pisos de fábricas e armazéns.
6. Componentes pré-fabricados: Estrutura para produtos de concreto pré-moldado, como tubos e bueiros.

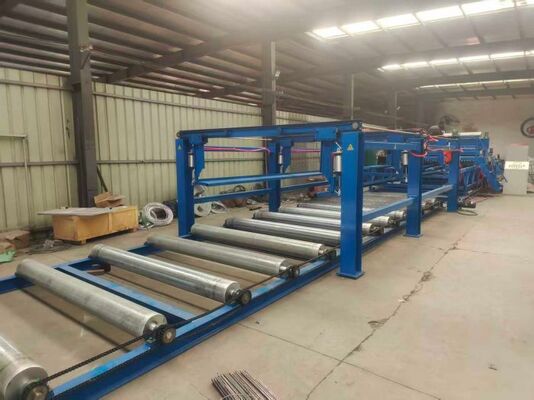

Fotos da máquina de soldadura de reforço da malha de 5-12mm/máquina de soldadura concreta do painel de malha de reforço de BRC
