24 Pçs Máquina de Solda de Malha de Vergalhão com Eletrodos de Malha de 100*100mm

Máquina de Solda de Malha de Vergalhão de Aço Reforçado com 24 Eletrodos, Malha de 100*100mm

Introdução à Máquina de Solda de Malha de Vergalhão de Aço Reforçado

A Máquina de Solda de Malha de Vergalhão de Aço Reforçado solda automaticamente fios de aço em malha para construção. Controlada por PLC, ela prende e solda com precisão as interseções dos fios usando corrente elétrica e pressão. A máquina puxa e corta continuamente a malha para uma produção eficiente. Ela apresenta alta velocidade de soldagem, dimensionamento preciso, operação com economia de energia e controle fácil por tela sensível ao toque, suportada por servomotores e cilindros pneumáticos para desempenho estável.

Características da Máquina de Solda de Malha de Vergalhão de Aço Reforçado

1. Novo design aumenta a produção em 20%, reduz o uso de ar em 30%, encurta o cilindro em 60%, entrega 570KG de pressão, economiza 50% de energia e simplifica a conexão das válvulas.

2. Tubo de aço especial permite fácil alimentação do fio longitudinal; servomotor envia os fios mais longe; cilindros SMC prendem automaticamente; túneis com fenda levantam para proteger os eletrodos.

3. Alimentador de fio transversal com capacidade de 1T usa motor e redutor para alimentação em massa; servomotor garante queda de fio precisa e estável com grande torque.

4. Puxamento da malha é acionado por servomotor com redutor, cilindros SMC controlam a elevação do gancho e o PLC ajusta o espaçamento dos fios através da tela sensível ao toque.

5. O sistema de controle PLC garante a operação precisa e automatizada de toda a máquina, permitindo fácil configuração de parâmetros, monitoramento em tempo real e desempenho estável.

6. Tremonha de fio de trama: o motor de passo aciona o dispositivo tipo disco para soltar os fios automaticamente, e a tremonha tem uma grande capacidade de armazenamento de fios, até 1,5 toneladas no máximo. Quando não há fio transversal na tremonha, o equipamento para de funcionar automaticamente.

7. Mecanismo de alimentação de fio longitudinal: o servomotor é equipado com redutor planetário para acionar o dispositivo de alimentação de fio por compressão pneumática para enviar o fio para a posição de soldagem. O equipamento está soldando automaticamente.

8. Mecanismo de puxamento de malha: o servomotor com redutor planetário aciona o dispositivo de puxamento de malha por fixação pneumática para garantir a estabilidade do sistema e o tamanho padrão da malha soldada. O puxamento de malha recíproco automático pode realizar a produção de malha de comprimento estendido.

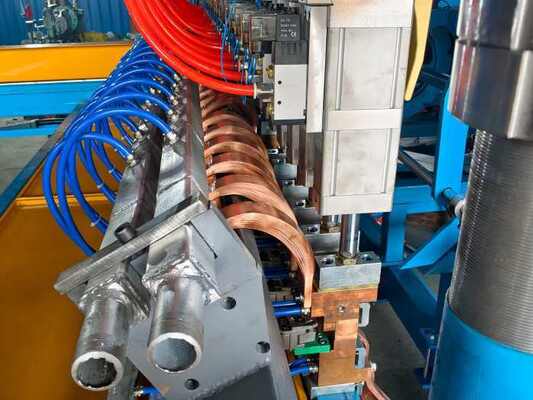

9. Eletrodos de soldagem refrigerados a água e um novo tipo de transformador especial de resfriamento a água para soldar malha com resina epóxi são adotados, que são menores em tamanho e maiores em segurança e confiabilidade do que os transformadores tradicionais.

10. Aparelhos elétricos de baixa tensão são feitos pela Schneider, marcas conhecidas para garantir a operação eficiente e estável do equipamento.

11. A máquina parará de funcionar automaticamente se não houver fios transversais na tremonha.

12. Quando houver um mau funcionamento na máquina, o PLC emitirá um alarme, o que é conveniente para ajustar a máquina.

13. O ajuste do espaço do fio transversal adota controle de microcomputador PLC, configurado na tela sensível ao toque. Muito fácil e conveniente de operar.

14. O sistema de puxamento de malha é calculado automaticamente em ciclo. Não é necessária configuração manual. O carro de puxamento de malha pode retornar à origem automaticamente após terminar o puxamento da malha.

Vantagens da Máquina de Solda de Malha de Vergalhão de Aço Reforçado

1. Eficiente e Rápida: A soldagem automatizada melhora a eficiência da produção e reduz os custos de mão de obra.
2. Qualidade de Soldagem Estável: Soldas fortes e conexões uniformes garantem a resistência e durabilidade da malha.
3. Controle Preciso: Um sistema PLC ajusta os parâmetros de soldagem para soldagem de alta precisão e controle dimensional.
4. Economia de Energia e Ecológico: Um design racional reduz o consumo de energia e gás, resultando em uma operação mais econômica.
5. Fácil Operação: Uma interface de controle por tela sensível ao toque permite fácil configuração e monitoramento do status da produção.
6. Ampla Gama de Aplicações: Suporta uma variedade de especificações de vergalhão para atender a diversos requisitos de projeto.
7. Estrutura Compacta: Economiza espaço na fábrica e facilita a instalação e manutenção.

Parâmetros Técnicos da Máquina de Solda de Malha de Vergalhão de Aço Reforçado

Aplicações da Máquina de Solda de Malha de Vergalhão de Aço Reforçado

A malha de reforço é utilizada principalmente na construção de infraestruturas como rodovias, ferrovias e pistas de aeroportos. Ela aumenta a estabilidade e durabilidade das estradas, reduzindo a formação de rachaduras.

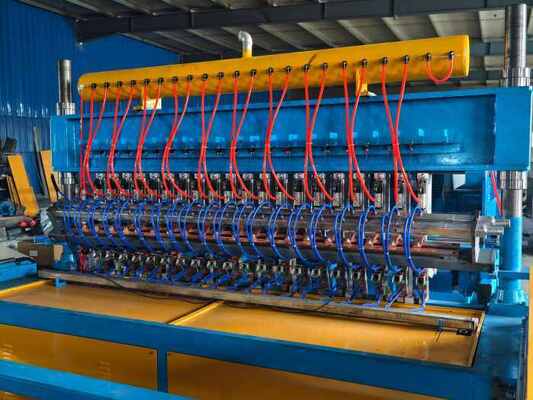

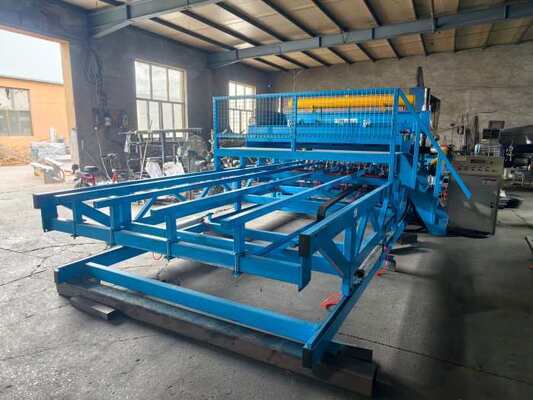

Fotos da Máquina de Solda de Malha de Vergalhão de Aço Reforçado
